MÁY ĐẨY CÁP ĐIỆN GSS-7 GIẢI PHÁP TỐI ƯU CHO THI CÔNG KÉO CÁP ĐIỆN VÀ CÁP NGẦM HỆ THỐNG

TỔNG QUAN VỀ MÁY ĐẨY CÁP ĐIỆN GSS-7

Trong thi công hệ thống điện công nghiệp, hạ tầng điện lực đô thị và các dự án cáp ngầm, công đoạn kéo – đẩy cáp qua mương cáp, ống cống, hoặc máng cáp dài luôn là thách thức lớn.

Việc kéo thủ công không chỉ tốn thời gian, tốn nhiều nhân công mà còn nguy cơ làm trầy xước, dãn hỏng vỏ cáp do lực căng không đồng đều.Máy Đẩy Cáp Điện GSS-7Z ra đời như một giải pháp công nghệ hiện đại giúp tự động hóa và tối ưu hóa toàn bộ quy trình này. Máy hoạt động dựa trên cơ chế truyền động động cơ điện kết hợp bánh kẹp linh hoạt, tạo ra lực đẩy/kéo ổn định, liên tục, hỗ trợ giảm thiểu tối đa ma sát và sức căng trên toàn tuyến cáp.Vai trò then chốt: GSS-7Z thường được bố trí ở các vị trí góc cua, các đoạn mương cáp dài hoặc kết hợp đồng bộ với tời kéo cáp ở đầu tuyến nhằm trợ lực, đảm bảo tốc độ thi công nhanh chóng và an toàn tuyệt đối cho đường dây

2. CẤU TẠO CHI TIẾT VÀ NGUYÊN LÝ HOẠT ĐỘNG

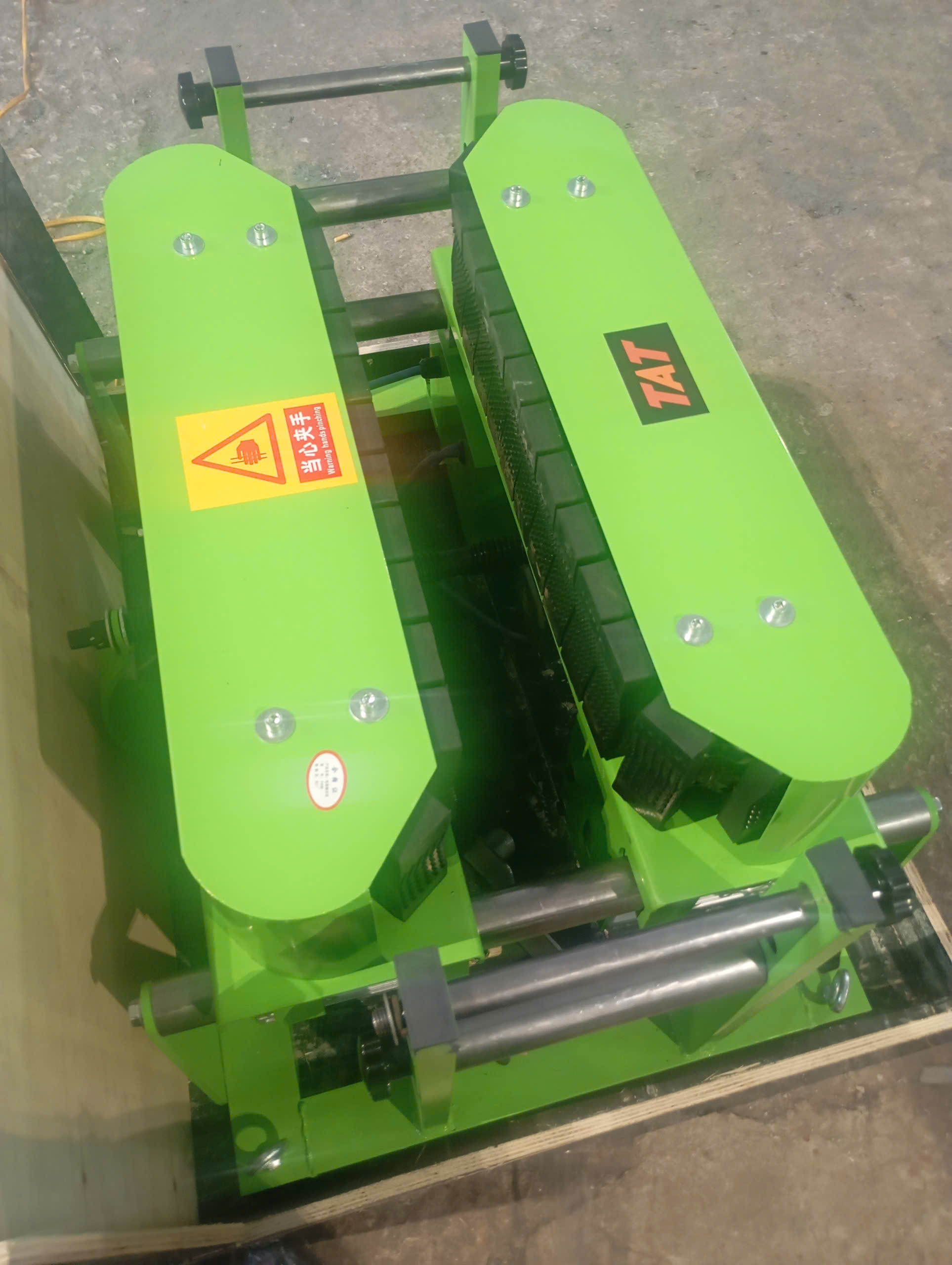

2.1 Cấu tạo cơ khí & Điện năng của GSS-7Z Máy đẩy cáp GSS-7Z được thiết kế tối ưu cho điều kiện làm việc khắc nghiệt tại công trường với các bộ phận chính:Khung máy thép cường độ cao

Được chế tạo từ thép mạ kẽm hoặc sơn tĩnh điện chống ăn mòn, chịu được tải trọng lớn và va đập cơ học tại công trường.Động cơ điện (Electric Motor): Cung cấp mô-men xoắn mạnh mẽ, vận hành êm ái, hỗ trợ dải điện áp tiêu chuẩn công nghiệp (220V/380V tùy phiên bản) với khả năng hoạt động liên tục trong nhiều giờ.Hệ thống bánh kẹp cáp :

Thiết kế dạng bánh xe đôi hoặc xích kẹp bọc cao su chịu ma sát cao.Bề mặt bám giữ cáp cực tốt nhưng không làm biến dạng hay rách lớp vỏ cách điện bên ngoài.Cơ cấu điều chỉnh khoảng cách / Lực kẹp: Hệ thống trục vặn hoặc xilanh tăng giảm khoảng cách kẹp, cho phép linh hoạt thay đổi đường kính cáp phù hợp với nhiều kích cỡ khác nhau.Hộp số & Hệ truyền động bánh răng: Giúp chuyển đổi tốc độ quay của động cơ thành lực đẩy mô-men xoắn lớn, giữ tốc độ đẩy luôn ổn định.Tủ / Bảng điều khiển: Tích hợp công tắc đảo chiều (Đẩy – Kéo), nút dừng khẩn cấp (Emergency Stop) và điều chỉnh tốc độ (nếu có biến tần), giúp kỹ thuật viên dễ dàng thao tác

2.2 Nguyên lý hoạt động Khi cáp điện được luồn qua khe giữa hai dải bánh xe/xích kẹp của máy GSS-7Z

Người vận hành siết cơ cấu kẹp để tạo đủ ma sát bám giữ thân cáp.Động cơ điện khởi động truyền động qua hộp số làm các bánh kẹp quay ngược chiều nhau.Lực ma sát giữa bề mặt cao su đặc biệt và vỏ cáp biến chuyển động quay thành lực đẩy tuyến tính, đẩy sợi cáp tiến về phía trước theo hướng mong muốn

3. THÔNG SỐ KỸ THUẬT THAM KHẢO CỦA MÁY GSS-7

Thông số kỹ thuật Giá trị tiêu chuẩn /

Đặc tính Model GSS-7Z Loại thiết bị Máy đẩy cáp điện Nguồn điện vận hành 220V / 380V (50Hz) Đường kính cáp phù hợp Phi 30 - Phi 150 (tùy chỉnh cơ cấu kẹp)Lực đẩy / Lực kéo định mức Tốc độ đẩy cáp 8 - 12 Chất liệu bánh kẹp Cao su tổng hợp chịu nhiệt, chống mòn High-PolymerTrọng lượng máy 120 - 160{ kg} Chế độ làm việc Tiến / Lùi (Đẩy / Kéo), điều khiển tại chỗ

4. NHỮNG ƯU ĐIỂM VƯỢT TRỘI CỦA MÁY ĐẨY CÁP GSS-7

4.1 Tiết kiệm chi phí và tối ưu hóa nhân côngTruyền thống kéo cáp ngầm cần từ 10 đến 20 công nhân đứng dọc tuyến mương cáp để kéo và điều hướng. Với sự hỗ trợ của máy GSS-7Z, lực đẩy cơ học thay thế hoàn toàn sức người, giảm tới 70% số lượng nhân công cần thiết cho một ca thi công

4.2 Bảo vệ tối đa độ bền và cấu trúc sợi cápLực kéo quá tay hoặc ma sát dốc có thể khiến cáp bị dãn ruột đồng/nhôm, nứt vỏ cách điện XLPE

Máy GSS-7Z truyền lực dàn đều trên bề mặt tiếp xúc của bánh kẹp, kiểm soát chính xác tốc độ và áp lực, loại bỏ rủi ro hư hỏng cáp đắt tiền

4.3 Dễ dàng kết hợp tạo hệ thống đẩy cáp đồng bộĐối với các tuyến cáp dài hàng kilômét hoặc có nhiều đoạn khúc khuỷu, góc cua 90 độ người ta có thể bố trí nhiều máy GSS-7Z nối tiếp nhau trên cùng một tuyến. Các máy này hoạt động nhịp nhàng, tạo ra chuỗi trợ lực liên tục giúp việc kéo cáp qua góc hẹp trở nên vô cùng đơn giản.4.

Thiết kế gọn gàng, tính cơ động caoMặc dù sở hữu lực đẩy lớn, GSS-7Z được tối ưu về kích thước và tích hợp tay xách/bánh xe di chuyển. Máy dễ dàng đưa xuống mương cáp, hố ga (manhole) hẹp hoặc di chuyển trong xưởng sản xuất, công trình

5. ỨNG DỤNG THỰC TẾ TRONG CÁC NGÀNH CÔNG NGHIỆ

Máy đẩy cáp điện GSS-7Z được ứng dụng rộng rãi trong nhiều dự án quy mô lớn:Thi công cáp ngầm đô thị & Điện lực: Kéo tuyến cáp trung thế, cao thế ($22text{kV}, 110text{kV}, 220text{kV}$) qua đường ống nhựa gân sóng HDPE hoặc hầm cáp bê tông.Xây dựng nhà máy & Khu công nghiệp: Luồn tuyến cáp động lực chính từ trạm biến áp vào các tủ điện tổng (MSB) trong các nhà máy sản xuất, nhà xưởng quy mô lớn.Dự án năng lượng tái tạo: Thi công đường dây cáp gom công suất tại các trang trại điện gió, điện mặt trời.Công trình giao thông., Hạ tầng: Kéo cáp chiếu sáng, cáp tín hiệu đường cao tốc, tuyến đường sắt đô thị (Metro), hầm xuyên núi

6. QUY TRÌNH VẬN HÀNH MÁY ĐẨY CÁP GSS-7Z AN TOÀN & ĐÚNG KỸ THUẬTĐể đảm bảo hiệu suất tối đa và an toàn lao động, quy trình sử dụng máy GSS-7Z cần tuân thủ các bước sau

Bước 1: Chuẩn bị và kiểm tra mặt bằngĐịnh vị máy GSS-7Z vững chắc tại vị trí thi công (đoạn đầu mương, góc cua hoặc trước cửa hố ga).Gia cố cố định chân máy vào nền hoặc neo chặn chắc chắn để tránh di chuyển khi máy phát lực.Kiểm tra nguồn điện cấp cho máy, đảm bảo dây nguồn không bị rò rỉ và có thiết bị bảo vệ chống dòng rò (ELCB/CB)

Bước 2: Đặt cáp và điều chỉnh lực kẹpĐưa đầu cáp điện vào giữa dải bánh kẹp của máy.Vặn trục điều chỉnh lực kẹp vừa đủ để dải cao su bám chặt vào vỏ cáp.Lưu ý: Không siết quá chặt làm móp cáp, cũng không để quá nới lỏng gây trượt bánh

Bước 3: Khởi động và vận hànhBật công tắc nguồn, chọn chiều đẩy (Forward).Cho máy chạy ở tốc độ chậm để kiểm tra độ bám và hướng đi của cáp.Khi cáp chạy ổn định, duy trì tốc độ đẩy đồng bộ với tời kéo ở đầu ra (nếu có)

Bước 4: Tắt máy và thu dọnKhi đoạn cáp đã đến vị trí mục tiêu, dừng máy bằng nút Stop.Nới lỏng cơ cấu kẹp, đưa cáp ra khỏi máy.Ngắt nguồn điện, vệ sinh bụi bẩn, đất cát bám trên bánh kẹp và cất giữ thiết bị.
